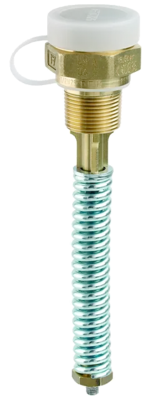

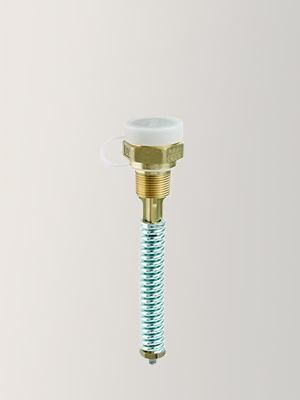

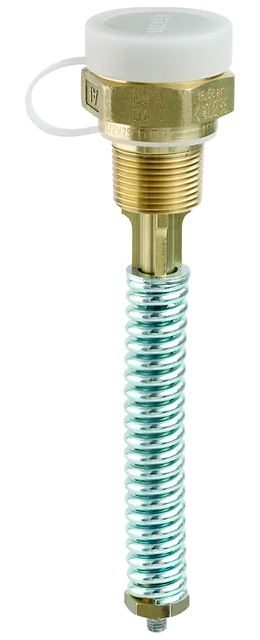

Sicherheitsventil PS 25 bar innenliegendes Sicherheitsventil für Gasbehälter

Das Sicherheitsventil ist als Sicherheitseinrichtung gegen Drucküberschreitung für Gasbehälter der Gruppe 0 (Lagermenge unter 3 t) geeignet.

Funktion

Bei einem eventuellen Anstieg des zulässigen Betriebsüberdruckes im Gasbehälter wird Flüssiggas abgeblasen.

Vorteile und Ausstattung

• Kunststoff-Schutzkappe aus transparentem Werkstoff, um Insekten und andere Kleintiere abzuhalten
• Entwässerungsöffnungen verhindern, dass sich Wasser ansammeln kann Ausführung Typ A8684 mit Anlüftung, mit anhebbarem Dichtkegel, zur einfachen Montage einer Prüfeinrichtung

Konformität

• EG-Baumusterprüfung nach DGR
• TÜV-Bauteilkennzeichen

Technische Daten

• Anschluss: Gasbehälter: AG 1 bzw. 1 1/4 NPT
• Adapter: AG M48 x 1,5
• Temperaturbereich: -20 °C bis +65 °C
• Werkstoff Gehäuse: Messing (CW 617 N bzw. CW 614 N)
• Abblasemenge: 3527 kg/h Flüssiggas nach DIN 51622 bei pd = 15,6 bar

Hinweis

Bei den Sicherheitsventilen Typ 8684 ohne Anlüftung kann in Verbindung mit Halteklauen ebenfalls der Ansprechdruck mit Hilfe der Prüfeinrichtung für innenliegende Sicherheitsventile ermittelt werden!

Andere Abblasedrücke Typ 8684 / A8684 von 12,1 bis 18,0 bar, auf Anfrage

Quelle: GOK-online.de

Hauptabsperreinrichtung Typ 0272 mit "T" und GS PS 5 bar

zum Einbau in Flüssiggasanlagen nach der Hauseinführung mit Gasströmungswächter GS zur Absicherung der Rohrleitung

Vorteile und Ausstattung

• mit Isolierstück
• mit Absperrventil
• mit Gasströmungswächter GS Typ K
• thermische Absperreinrichtung "T" (TAE) zur selbsttätigen Absperrung des Gasdurchflusses bei Temperaturanstieg auf über +100 °C

Konformität

Einzelarmaturen DIN-DVGW o. DVGW-geprüft bzw. EG-Baumusterprüfung

Technische Daten

• Betriebsdruck: 15 bis 100 mbar
• Druckverlust: ≤ 0,5 mbar
• Überströmmenge GS: 2 bis 30 l/h Luft, für gasförmiges Flüssiggas (Propan, Butan) und Erdgas nach DVGWArbeitsblatt G 260
• Nenndurchfluss QNENN in kg/h für Propan/Butan
• Nenndurchfluss QNENN in m³/h für Erdgas

Hinweis

Die Dimensionierung und Auslegung der Flüssiggasanlage (Auswahl Gasströmungswächter, Nenndurchfluss, Nennweite etc.) ist entsprechend der TRF 2012 vorzunehmen.

Die Ausführung mit G 3/4 ÜM ist nur in Verbindung mit der GOK-Trennverschraubung (z. B. Löt-Trennverschraubung Typ LTV oder PressTrennverschraubung Typ PTV) einsetzbar.

Quelle: GOK-online.de

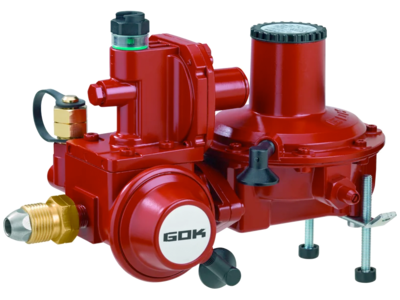

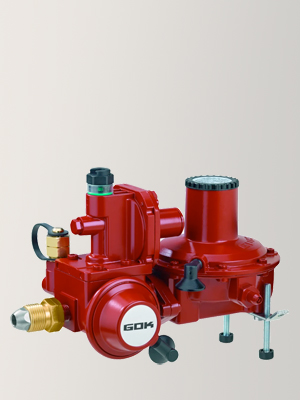

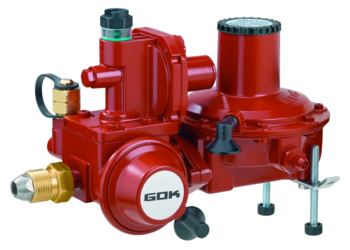

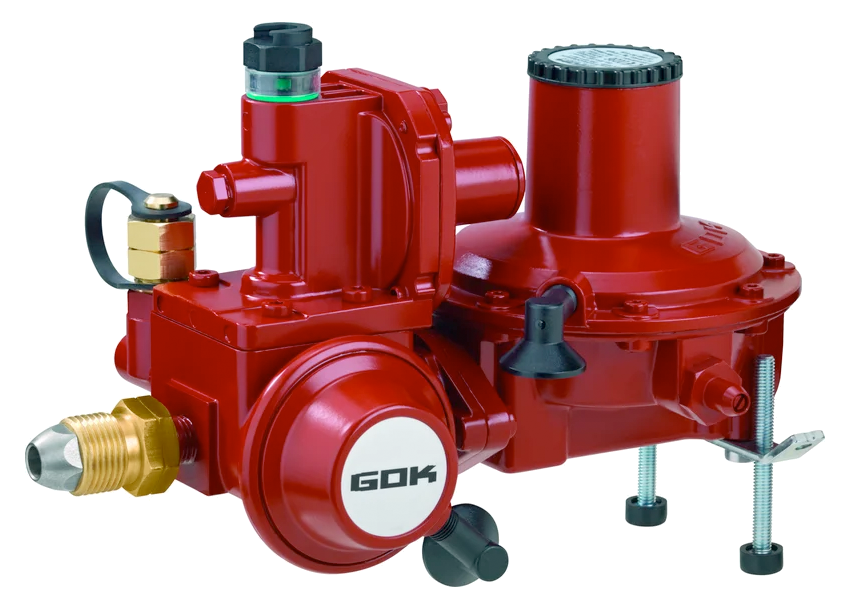

Behälterregler-Kombination PS 25 bar

Durchgangsform zum Direktanschluss an Gasbehälter

Vorteile und Ausstattung

• mit Überdruck-Sicherheitsabsperreinrichtung OPSO (SAV)
• mit Sicherheitsabblaseventil PRV
• mit Prüfanschluss
• mit Insektenschutzvorrichtung
• POL-Stutzen, Befestigungsschrauben und diverse Innenteile aus Niro
• höhenverstellbare Abstützvorrichtung auch für Schrägstellung
• Notversorgungsanschluss G 3/8 LH-KN mit Rückschlagventil
• Druckregler erfüllt die Anforderungen bezüglich der Eis- / Hydratbildung
• gemäß DIN 4811 (E-Kennzeichnung)

Konformität

EG-Baumusterprüfung nach DGR

Technische Daten

Eingangsdruck: 1,0 bis 16,0 bar

Hinweis

Die Ausführung mit G 3/4 ÜM ist nur in Verbindung mit der GOK-Trennverschraubung (z. B. Löt-Trennverschraubung Typ LTV oder PressTrennverschraubung Typ PTV) einsetzbar.
Druckregler mit dem Ausgangsdruck 29 bzw. 37 mbar sind nicht für den Einsatz in Deutschland geeignet!

Quelle: GOK-online.de

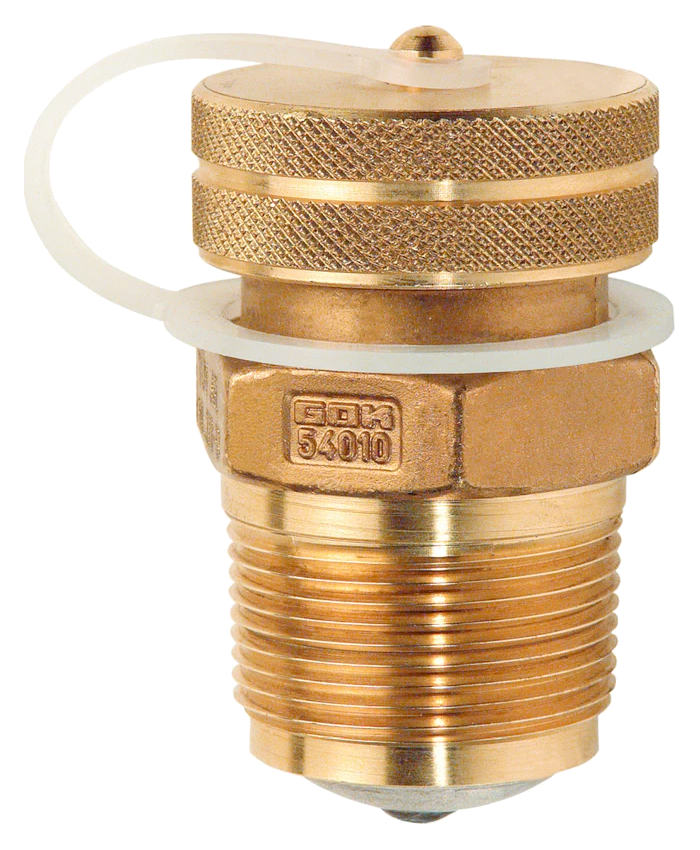

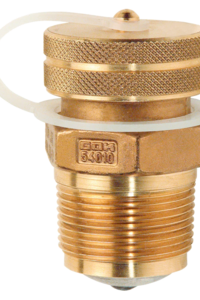

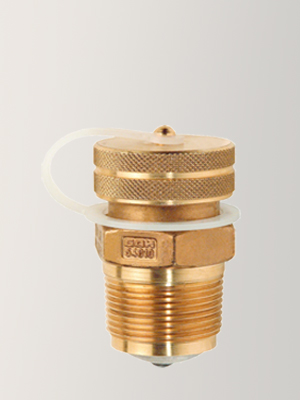

Füllventil Typ FV PS 25 bar für Gasbehälter

Funktion

Die Konstruktion mit innenliegendem Dichtkegel und metallischer Rückschlageinrichtung ist als Doppelrückschlagventil ausgebildet. Bei aufgeschraubter Verschlusskappe wird durch eine innenliegende Weichsitzdichtung eine zusätzliche Abdichtung erreicht. Der Anschluss der Verschlusskappe ist mit einer Entlastungsöffnung versehen, die erst beim Lösen der Verschlussmutter wirksam wird.

Vorteile und Ausstattung

• mit Rückschlagklappe
• mit Verschlusskappe
• einteiliges Gehäuse

Konformität

EG-Baumusterprüfung nach DGR

Technische Daten

• Anschluss: Gasbehälter: AG 1 1/4 NPT bzw. AG 3/4 NPT
• Füllschlauch: AG 1 3/4 ACME
• Temperaturbereich: -20 °C bis +65 °C
  Werkstoff Gehäuse: Messing (CW 617 N bzw. CuZn40Pb2)
• Nennweite: DN 20,5
• Ventilkennwert Einheitsdurchfluss: kv = 241 l/min (für Ausführung mit AG 1 1/4 NPT Anschluss) nach EN 60534-2-1
• Anschluss: Gasbehälter: AG 1 1/4 NPT bzw. AG 3/4 NPT
• Füllschlauch: AG 1 3/4 ACME
• Ventilkennwert Einheitsdurchfluss: kv = 241 l/min (für Ausführung mit AG 1 1/4 NPT Anschluss) nach EN 60534-2-1

Quelle: GOK-online.de

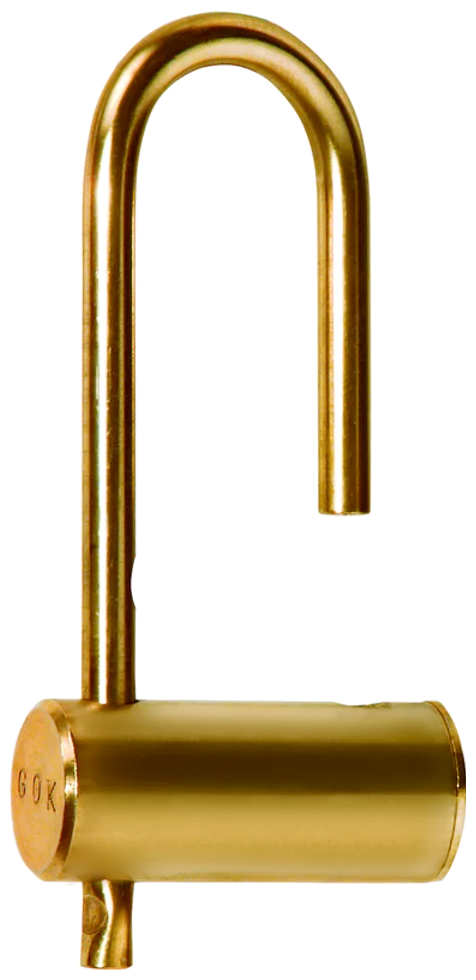

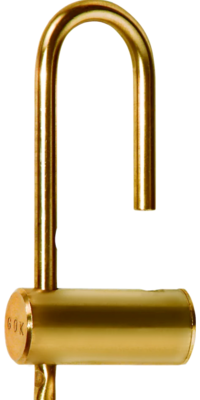

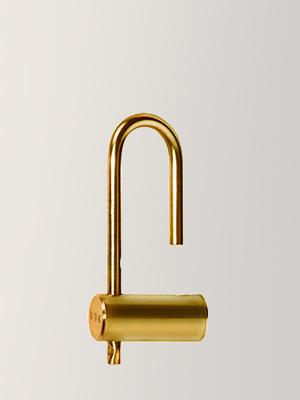

Bügelschloss für Behälterschutzhauben

Vorteile und Ausstattung

• mit Steckschlüssel
• Schutzvorrichtung gegen das Eindringen von Feuchtigkeit in die Schließeinrichtung

Technische Daten

• Werkstoff Bügelschloss: Messing
• Werkstoff Steckschlüssel: Zinkdruckguss

Quelle: GOK-online.de
